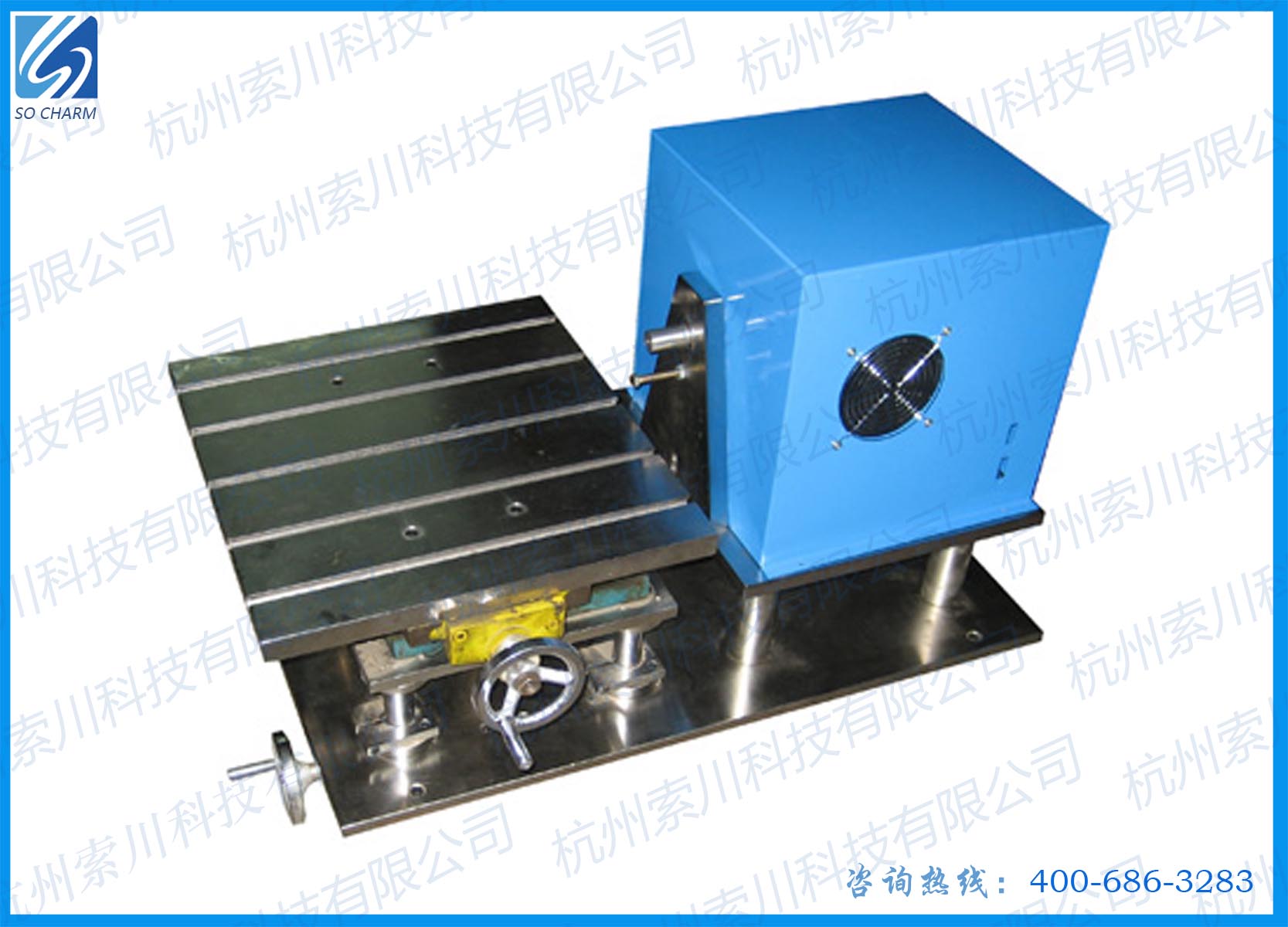

10N.m磁粉測功機

10N.m磁粉測功機

一、配置功能介紹：
（1）配置一：電機性能測試儀、測功機、夾具
功能描述：手動調節負載，負載可以從空載到負載連續可調，可以測試電機的轉速、轉矩、輸出功率。
（2）配置二：功率計（直流、單相、三相）、測功機控制儀、測功機、夾具
功能描述：手動調節負載，負載可以從空載到負載連續可調，可以測試電機的電壓、電流、輸入功率、轉速、轉矩、輸出功率、效率。
（3）配置三：變頻電源/直流穩壓電源、工控機顯示器、控制操作臺、測試軟件、打印機、測功機動態控制儀、電機性能測試儀、直流電參數儀、夾具。（可以預留功能或者可以根據客戶要求定制功能）
功能描述：手動/自動調節負載，負載可以從空載到負載連續可調，可以測試電機的電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率。微機自動記錄和保存數據，并且根據測試數據自動分析電機性能進行曲線繪制和擬合，更加真實的測量電機性能，可以打印報表。

2、測功機選擇及適用場合
磁滯測功機
（1）磁滯測功機由帶齒極定子、空心磁滯杯轉子、激磁線圖、支架、底板等組成，當磁滯測功機內部線圈通過電流時產生磁力線，并形成磁回路二產生轉矩，改變勵磁電流即可改變負載力矩。
（2）適用于中小力矩而轉速較高的電機測試，如異步電機、小功率直流電機、串激電機及電動工具行業等。
磁粉測功機
（1）磁粉測功機是由定子、實心轉子、激磁線圈、磁粉介質、支架、底板等組成，當磁粉測功機內部線圈通過電流時產生磁場，使內部磁粉按磁力線排成磁鏈，由磁粉鏈產生拉力變?yōu)樽柚罐D(zhuǎn)子旋轉的阻力，該力即為負載力矩。改變激磁電流即可改變負載力矩。
（2）適用于大力矩而轉速較低的場合。如起動電機恒力矩帶載起動、異步電動機、直流減速電機及造紙、紡織等行業使用的恒張力控制等。
電渦流測功機
（1）電渦流測功機由感應子（轉子）、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成，當感應子被電動機驅動旋轉時，氣隙磁通密度隨感應子的旋轉而發生周期性變化。因此，在渦流環表面及一定深度內感生渦流電動勢，并產生渦流，該渦流所產生的磁場又與氣隙磁場相互作用，產生制動力矩。改變定子的勵磁電流，可以調節被測動力機械的轉矩。
（2）適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如串激電機、電動工具及大功率電機。

應用場合：
單相異步電機（洗衣機電機、油煙機電機、風扇電機、空調電機、壓縮機電機）、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機、輪轂電機、差數電機等。

二、測功機系統功能介紹：
1、測試數據均數字顯示并可送到微機，采樣、畫曲線和打?。?/span>
2、采用高精度負載傳感器；穩定性好，使用壽命長等特點；
3、整機靈敏度高，負載轉矩穩定性和測試重復性好；
4、僅調節勵磁電流便可控制負載的大小
5、軟件操作簡單易學，并可實現手動、自動、定點等測試方式。
6、電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試
7、三維調節臺可方便安裝電機，實現快速裝夾。（供選擇）

三、系統功能:
  1、可以電腦上控制電機的開關操作；
  2、系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存,以便手工記錄；
  3、系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉（或設定值）的特性曲線；
  4、系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行；
  5、測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整
6、額定扭矩實驗精度：±0.5%；轉速精度±0.2%；
7、測功范圍:0.01Nm-300Nm（客戶可根據自己的電機功率大小,選擇量程合適的測功機）

四、測功機測試軟件功能介紹：
1、測試項目：
（1）空載、負載、堵轉測試時對電流、轉矩、轉速、輸出功率進行安全值的設定，可實現自動推出限制。
（2）自動加載與手動加載測試：
A 負載測試加載速度可調：根據實際需要自行調節。
B 測試加載增量可調:可對初始加載量和增量進行設定。
（4）定點測試：可對電流、轉矩、轉速、功率進行測試。可定一個點不卸載；定多個點卸載。定點個數最多可以定5個點。定點數據可以設定。
（5）耐久測試：測試步驟1 2 3 4 5；運行方式：空載、轉矩、輸入功率、輸出功率、不測可隨意設定；每個項目下的耐久值和誤差值可隨意設定；測試時間也可以隨意設定。
2、銘牌參數：
電機型號、額定功率、額定電壓、額定轉速、客戶名稱、客戶檔案、測試人員、測試日期。
參數作為報表幫助客戶整理和分析數據。
3、曲線坐標：
（1）兩種模式，七條坐標曲線。
（2）兩種模式：轉速模式、轉矩模式。兩種模式只是對數據分析的方式。
（3）七條曲線：電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率。每條曲線的最大值和顏色代表的曲線可隨意設定，方便分析數據。
4、電機參數的存儲和調用：
每一種電機的參數設定好以后可以存儲，以便下次使用和調用不需要重新去設定。
5、測試界面：
測試界面可以實時顯示測試的瞬時值（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率），并可以間按一定的時間（隨意設定）采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。
6、報表分析：
（1）整個測試過程的曲線圖（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率）
（2）銘牌參數值
（3）關鍵點電機性能分析
空載點：電流值和轉速值
最大轉矩點：轉矩值、轉速值、電流值、輸出功率值、效率值
最大輸出功率點：轉矩值、轉速值、電流值、輸出功率值、效率值
最高效率值：轉矩值、轉速值、電流值、輸出功率值、效率值
